Sebuahtangki IBCadalah botol plastik besar berukuran sekitar 1000 liter yang pernah Anda lihat diikat di dalam sangkar baja di atas palet, digunakan untuk mengirimkan dan menyimpan cairan dalam jumlah besar. Botol tersebut dibuat dengan cetakan tiup (blow molded) — dan karena ukurannya yang sangat besar, maka diperlukan mesin akumulator terbesar yang dibuat: kepala penyimpanan tiga silinder, gaya penjepit sekitar 1000 kN, dan HDPE dengan berat molekul tinggi yang cukup kuat untuk menampung satu ton cairan tanpa kendur atau retak. Mesin KGS1000L-IBC Kinggle dibuat untuk hal ini: kapasitas 1000 L, penjepitan 1000 kN, sekrup kembar 100 mm, dan akumulator 33 L pada rangka 55 ton.
Anda telah menangani produk tersebut meskipun Anda tidak pernah memikirkan cara pembuatannya. IBC — kontainer curah perantara — ada di mana-mana: tas jinjing berukuran 1000 liter yang mengangkut segala sesuatu mulai dari deterjen cair, konsentrat buah, hingga bahan kimia industri. Telusuri halaman logistik mana pun dan tumpukannya berjumlah dua kali seratus.
Apa yang kebanyakan orang tidak sadari adalah bahwa botol plastik di dalam sangkar baja itu merupakan satu bagian yang dibentuk dengan cara ditiup. Satu tembakan. Dan membuat wadah plastik berongga yang dapat menampung hampir satu ton cairan, tahan ditumpuk, dan tidak retak selama bertahun-tahun adalah salah satu pekerjaan tersulit di seluruh industri ini. Begini cara sebenarnya melakukannya, dan kemampuan mesin untuk melakukannya.
Apa sebenarnya tangki IBC itu
Lepaskan IBC dan itu menjadi tiga bagian. Ada botol plastik yang dicetak dengan tiup - bagian yang menampung cairan. Ada sangkar tubular baja yang dilas di sekelilingnya yang menahan beban penumpukan dan menghentikan botol menggembung. Dan ada alas paletnya, baja, plastik, atau kayu, jadi forklift bisa memindahkannya. Kandang dan palet dibuat dan dirakit secara terpisah. Garis cetakan tiup menghasilkan botol, dan botol adalah tempat tinggal para insinyur.
Kapasitas standarnya adalah sekitar 1000 liter, berukuran sedemikian rupa sehingga seluruh unit sesuai dengan ukuran palet standar dan ditumpuk dengan rapi. Angka tunggal itu — 1000 liter botol, ditiup utuh — adalah yang menentukan segala sesuatu tentang mesin yang Anda butuhkan.
Mengapa botol IBC membutuhkan mesin terbesar yang dibuat
Kami telah menulis sebelumnya tentangakumulator versus mesin kontinyu, dan IBC berada pada posisi paling ekstrim dari cerita tersebut. Untuk meniup botol berkapasitas 1000 liter, pertama-tama Anda memerlukan parison berukuran 1000 liter — sebuah tabung besar berisi plastik cair. Sebuah dadu yang terus menerus tidak dapat membentuknya sebelum gravitasi menghancurkannya. Parison akan meregang, menipis, dan robek karena beratnya sendiri jauh sebelum cetakan dapat menutupnya.
Jadi mesin IBC menggunakan kepala penyimpanan yang besar – sering kali akumulator tiga silinder – yang mengumpulkan sejumlah besar lelehan dan kemudian menembakkannya dengan cepat, memasukkan seluruh parison ke dalam cetakan sebelum meleleh. Hal ini memerlukan perangkat keras yang serius: volume akumulator yang besar, gaya penjepit sekitar 1000 kN untuk menahan cetakan sebesar itu terhadap tekanan tiupan, dan sekrup kembar untuk membuat material menjadi plastis dengan cukup cepat. Ini bukan mesin botol yang ditingkatkan skalanya. Itu adalah peralatan dari kelas yang berbeda.
Mesinnya, dalam bilangan real

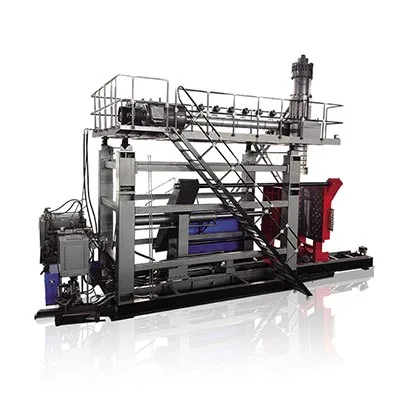

Pembicaraan umum tentang "mesin besar" tidak membantu Anda menentukan garis, jadi inilah angka sebenarnya untuk Kinggle'sKGS1000L-IBCmesin langsung dari katalog kami:
| Kapasitas kontainer maksimal | 1000 liter |
|---|---|
| Kekuatan penjepit | 1000 kN |
| Diameter sekrup | 100 mm × 2 (sekrup kembar) |
| Rasio sekrup L/D | 32 |
| plastisisasi HDPE | 180 × 2 kg/jam |
| Kapasitas akumulator | 33 liter |
| Ukuran pelat cetakan | 1800×1800mm |
| Keluaran (siklus kering) | 150 buah/jam |
| Penggunaan energi rata-rata | 110–150kW |
| Berat mesin | 55 T |
| Jejak mesin | 9,5 × 5,1 × 6,5 m |
| Tekanan pukulan | 0,8 MPa |
Alat berat berbobot 55 ton dengan panjang tapak hampir sepuluh meter bukanlah pembelian yang Anda lakukan dengan santai, dan konsumsi daya sebesar 110–150 kW merupakan item operasional yang nyata. Namun bagi siapa pun yang memproduksi IBC dalam jumlah besar, inilah yang dibutuhkan oleh bagian tersebut. Jika Anda juga membuat tangki 2000 liter, KGS135A dan KGS150A tiga silinder dapat meningkatkan tekanan hingga 1800 kN untuk alasan yang sama, hanya saja lebih besar.
Mengapa HMWHDPE bukan HDPE biasa
Bahannya sama pentingnya dengan mesinnya, dan botol IBC terbuat dari apaHMWHDPE— polietilen densitas tinggi dengan berat molekul tinggi — bukan HDPE standar yang Anda gunakan untuk botol deterjen. Alasannya bermuara pada satu hal: ketahanan terhadap stres-retak.
Botol IBC menampung hampir satu ton cairan, setiap hari, sering kali ditumpuk dengan satu unit penuh di atasnya. Itu adalah beban konstan pada dinding yang relatif tipis, selama bertahun-tahun. HDPE biasa yang mengalami tekanan berkelanjutan seperti itu pada akhirnya akan menimbulkan retakan akibat tekanan lingkungan – retakan kecil yang tumbuh hingga botolnya bocor. HMWHDPE, dengan rantai polimernya yang lebih panjang, jauh lebih tahan terhadap retak dan mempertahankan kekakuannya di bawah beban. Prosesnya lebih sulit — lebih kaku saat meleleh dan membutuhkan lebih banyak daya plastisisasi, yang merupakan alasan mengapa KGS1000L-IBC menggunakan sekrup ganda — namun untuk kontainer yang harus bertahan dalam siklus kerja ini, hal ini bukanlah sebuah pilihan.
Masalah ketebalan dinding pada 1000 liter
Jika ada satu hal yang membedakan botol IBC bagus dan botol bekas, itu adalah ketebalan dindingnya — khususnya, menjaganya tetap rata. Bayangkan sebuah paris raksasa yang tergantung sesaat sebelum cetakannya ditutup. Bagian atas memikul beban segala sesuatu di bawahnya, jadi ia ingin menipis ke atas dan berkumpul ke bawah. Jika tidak dikelola, Anda akan mendapatkan botol yang sangat tipis di bagian bahu dan sangat tebal di bagian dasarnya.
Bahu yang tipis adalah tempat di mana IBC gagal — di bawah beban bertumpuk atau selama uji tekanan yang harus dilaluinya. Jadi mesin ini sangat bergantung pada kontrol ketebalan dinding yang dapat diprogram, memvariasikan celah cetakan melalui tembakan untuk meletakkan lebih banyak material di tempat yang dibutuhkan botol dan lebih sedikit di tempat yang tidak diperlukan. Ini adalah perjuangan yang sama melawan parison sag yang diperjuangkan oleh setiap bagian besar, hanya pada skala yang paling menuntut dalam bisnis ini. Kitapanduan untuk meniup toleransi produk cetakanmembahas lebih dalam tentang apa arti "dinding genap" dalam angka sebenarnya.
Sertifikasi PBB: apa yang harus dilewati oleh IBC cair curah
Banyak IBC yang menjual air, cairan makanan, atau deterjen tidak berbahaya dan tidak memerlukan persetujuan khusus. Namun ketika IBC membawa barang-barang berbahaya – pelarut, asam, cairan yang mudah terbakar – maka IBC tersebut harus memiliki sertifikasi PBB, dan hal ini mengubah batasan yang harus dipenuhi oleh botol tersebut.
Sertifikasi menguji IBC sebagai satu kesatuan yang utuh — botol, sangkar, dan palet secara bersamaan — bukan hanya botolnya saja. Desainnya telah melalui uji susun, jatuh, anti bocor, dan tekanan internal, dan desain yang lolos akan mendapat tanda PBB (Anda akan melihat kode seperti 31HA1 pada IBC komposit, yang berarti bagian dalam plastik kaku dengan bagian luar logam). Unit tersertifikasi juga memerlukan pengujian ulang secara berkala sepanjang masa pakainya. Tidak satu pun dari pengujian tersebut yang merupakan tugas mesin secara langsung. Namun lolos atau tidaknya botol ditentukan oleh jalur produksi: dinding rata, tidak ada titik tipis, distribusi material konsisten. Botol yang ketebalan dindingnya bervariasi gagal dalam uji tekanan, berhenti total. Itulah sebabnya, untuk pekerjaan bersertifikat, kontrol ketebalan dinding di atas bukanlah hal yang mudah — ini adalah perbedaan antara produk yang dapat dijual dan barang bekas.
Dimana tank IBC berakhir
IBC muncul di sebagian besar industri yang dilayani oleh mesin Kinggle. Yang paling jelas adalah bahan kimia dan cairan curah – bahan kimia industri, konsentrat pembersih, pelumas. Makanan dan minuman menggunakannya untuk sirup, minyak, konsentrat jus, dan cairan lain yang dipindahkan dalam jumlah besar. Pertanian bergantung pada mereka untuk pupuk dan cairan perlindungan tanaman. Pengolahan air, bahan tambahan konstruksi, dan zat antara farmasi semuanya juga dikirimkan di IBC.
Khusus untuk layanan bahan kimia, beberapa botol IBC diekstrusi bersama dengan lapisan penghalang untuk ketahanan ekstra — yang mana hal ini terhubung keekstrusi bersama multi-lapis. Prinsipnya sama dengan tangki bahan bakar: mengubur penghalang di dinding untuk menjaga agar cairan agresif tidak meresap atau menyerang polietilen dalam jangka waktu penyimpanan yang lama.
Apa yang harus diperiksa sebelum memesan jalur IBC
Jika Anda ingin mengukur mesin IBC, ada beberapa hal yang perlu diperhatikan sebelum Anda menandatangani apa pun:
- Hasil yang realistis, bukan siklus kering.Gambar katalog adalah langit-langit. Dinding berkapasitas 1000 liter membutuhkan waktu yang lama untuk menjadi dingin sebelum dapat dikeluarkan tanpa berubah bentuk, jadi rencanakan kapasitas pada tingkat yang dapat dicapai.
- Kemampuan kontrol ketebalan dinding.Bagi IBC bersertifikat, hal ini tidak dapat dinegosiasikan. Tanyakan dengan tepat berapa banyak titik kontrol yang dikelola sistem di sepanjang parison.
- Penanganan HMWHDPE.Pastikan pengaturan plastisisasi ditentukan untuk bahan dengan berat molekul tinggi, bukan HDPE standar — bahan tersebut tidak diproses dengan cara yang sama.
- Jejak dan layanan.Mesin seberat 55 ton, sepuluh meter dengan daya 110–150 kW membutuhkan ruang lantai, pondasi, tenaga, dan air pendingin yang sesuai. Periksa apakah pabrik Anda dapat menampungnya sebelum dikirimkan.
- Apakah Anda memerlukan kemampuan penghalang.Jika Anda akan menggunakan bahan kimia yang agresif, putuskan terlebih dahulu apakah Anda memerlukan ekstrusi bersama untuk lapisan penghalang — hal ini akan mengubah spesifikasi mesin.
Pertanyaan yang sering diajukan
Apa itu tangki IBC dan bagaimana cara pembuatannya?
IBC (intermediate bulk container) adalah kontainer berukuran sekitar 1000 liter untuk pengiriman dan penyimpanan cairan curah. Bagian yang menampung cairan adalah botol plastik cetakan tunggal; itu terletak di dalam sangkar tubular baja yang dilas dan dipasang di atas palet. Sangkar dan palet dirakit secara terpisah — mesin blow moulding membuat botol, yang merupakan bagian kerasnya.
Mengapa botol IBC terbuat dari HMWHDPE?
HDPE dengan berat molekul tinggi memiliki ketahanan dan kekakuan terhadap stres-retak lingkungan yang jauh lebih baik daripada HDPE biasa. Botol IBC menampung hampir satu ton cairan dan ditumpuk, sehingga dinding tipisnya harus tahan terhadap retak di bawah beban konstan selama bertahun-tahun. HDPE standar tidak akan bertahan dalam siklus kerja; HMWHDPE melakukannya.
Mesin apa yang Anda perlukan untuk membuat cetakan IBC 1000L?
Anda memerlukan mesin kepala penyimpanan (akumulator) yang besar. Membentuk parison 1000 liter berarti akumulator besar, gaya penjepit sekitar 1000 kN, dan kapasitas plastisisasi yang cukup untuk mendorong lelehan sebanyak itu dengan cepat sebelum melorot. KGS1000L-IBC Kinggle menyediakan penjepit 1000 kN, sekrup kembar 100 mm, dan akumulator 33 liter pada rangka 55 ton.
Apakah IBC cetakan tiup dapat membawa bahan kimia berbahaya?
Ya, jika desainnya bersertifikat PBB untuk barang berbahaya. Botol, sangkar, dan palet diuji sebagai satu kesatuan — uji susun, jatuh, anti bocor, dan tekanan internal — dan desain bersertifikat memiliki tanda PBB seperti 31HA1 untuk IBC komposit. Unit bersertifikat juga memerlukan pengujian ulang secara berkala selama masa pakainya. Tugas mesin tersebut adalah menghasilkan botol dengan dinding yang rata dan konsisten sehingga dapat lewat.
Berapa banyak botol IBC yang dapat diproduksi oleh satu mesin per jam?
KGS1000L-IBC Kinggle dinilai sekitar 150 buah per jam sebagai angka siklus kering. Output sebenarnya akan lebih rendah jika pendinginan dan penanganan komponen sebesar ini diperhitungkan, karena dinding setebal 1000 liter memerlukan waktu untuk cukup dingin agar dapat dikeluarkan tanpa berubah bentuk. Rencanakan kapasitas berdasarkan tingkat yang realistis, bukan tingkat maksimum siklus kering.
Merencanakan lini produksi IBC?
Beri tahu kami target keluaran Anda, cairan yang akan Anda isi, dan apakah Anda memerlukan IBC bersertifikat PBB atau IBC penghalang, dan teknisi kami akan menentukan mesin, penanganan material, dan pengaturan ketebalan dinding yang sesuai. Kami telah membuat mesin blow moulding sejak tahun 2002, dengan 15 insinyur di tim.
Bicaralah dengan kami tentang mesin IBC →Botol IBC terlihat sederhana — ini hanya kotak plastik besar. Namun menyimpan satu ton cairan dalam satu bagian cetakan tiup, tahun demi tahun, merupakan rekayasa yang sangat sulit, dan memerlukan mesin terbesar dan paling mumpuni dalam katalog. Jika mesin, material, dan kontrol dinding dipasang dengan benar, maka Anda akan mendapatkan kontainer yang dapat mengirimkan cairan dalam jumlah besar ke seluruh dunia dengan aman. Jelajahi selengkapnyajangkauan akumulator yang besaruntuk melihat di mana jalur IBC cocok.
